레진 출력 후처리 완벽 가이드 — 세척·후경화·안전 제대로 하는 법

레진(광경화) 3D프린팅은 FDM과 달리 출력이 끝나도 절반만 끝난 상태다. 빌드플레이트에서 막 떼어낸 출력물 표면에는 굳지 않은 미경화 레진이 끈적하게 남아 있고, 내부도 완전히 굳지 않아 무르다.

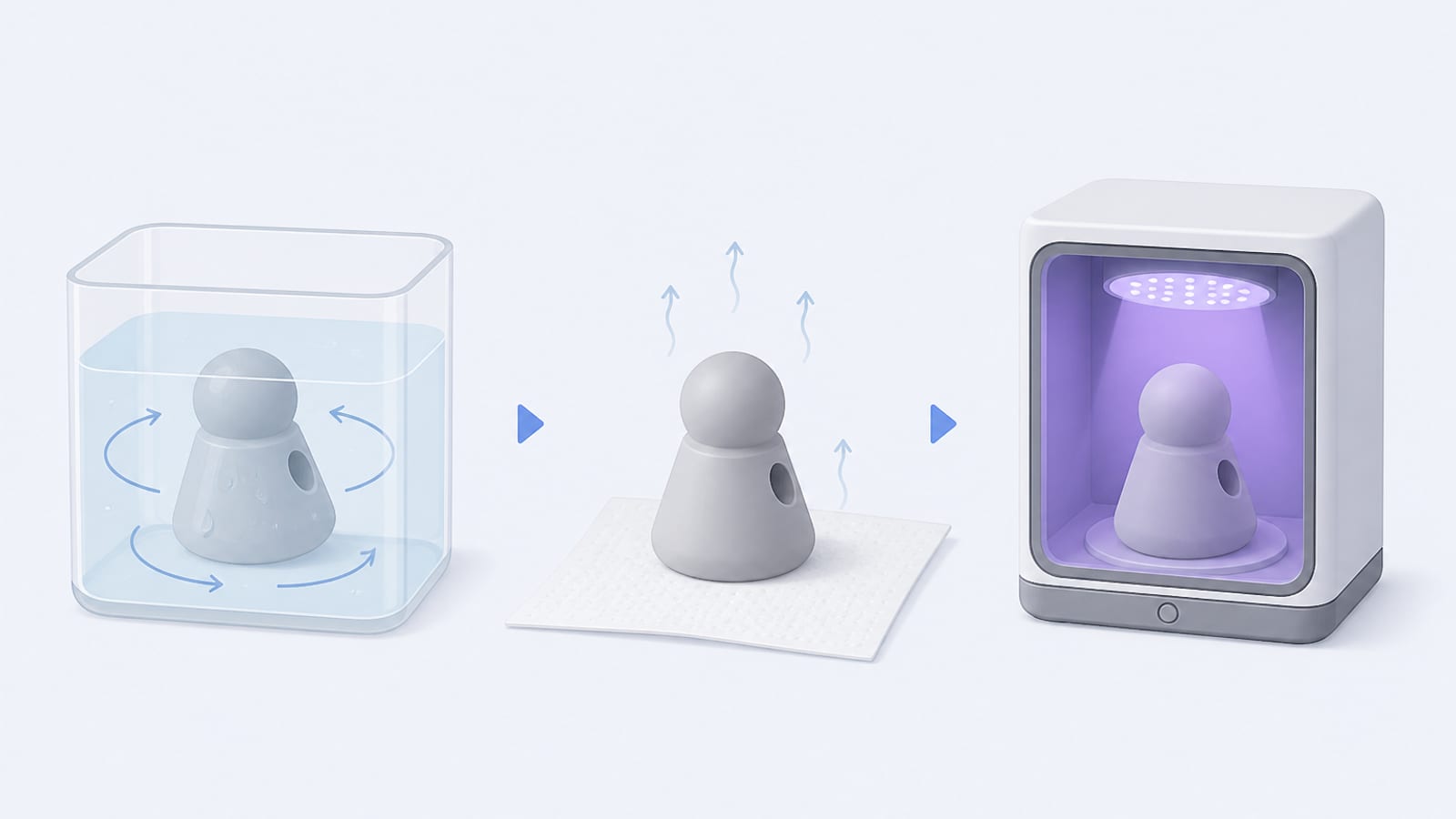

이 상태에서 바로 만지거나 보관하면 끈적임·변형·디테일 뭉개짐은 물론 피부 알레르기까지 생긴다. 후처리는 크게 세척 → 건조 → 후경화 세 단계이며, 각 단계의 시간과 방법을 정확히 지키는 것이 디테일과 내구성을 좌우한다.

이 글은 입문자도 따라 할 수 있게 단계와 수치를 구체적으로 적되, 흔히 놓치는 알맹이(과세척·과경화의 함정, 산소 저해, 폐기 처리)까지 다룬다.

기종·레진 종류별로 값은 달라진다. 아래 숫자는 전부 제조사가 공개한 권장값(글 끝 참고 자료)이고 우리 실측이 아니다. 시작점으로 쓰고, 본인 환경에서 미세 조정하길 권한다. 노광 테스트 모델을 한 번 돌려 자기 값을 확정해 두면 이후 출력이 훨씬 안정된다.

순서를 바꾸면 안 됩니다 — 덜 마른 상태로 후경화하면 표면이 끈적한 채로 굳습니다.

※ 이 글은 포름랩스 · 프루사 나레지베이스 · 애니큐빅 위키 · 엘레구의 공개 문서(2026-08-31 확인)를 근거로 정리한 것이다. 뽑로그가 직접 측정한 값은 없고, 세척·경화 시간은 레진 제품마다 다르므로 자기 레진의 제조사 안내가 우선한다.

1. 세척 — IPA와 물세척 레진, 뭘로 씻어야 할까?

세척의 목적은 표면의 미경화 레진을 녹여 씻어내는 것이다. 어떤 용제를 쓰느냐는 레진 종류에 달려 있다. 먼저 세 가지 방식을 표로 비교한다.

레진 세척 방식 비교 — 제조사가 공개한 권장 조건(우리 실측 아님)

방식	용제	권장 시간	장점	주의점
IPA 침지	이소프로필알코올 90~95% 이상	기계 세척 2~4분 (프루사는 10분 초과 비권장)	세척력 강함, 표준 레진에 안정적	인화성, 오래 담그면 부풀거나 미세 균열
물세척	수돗물	2~4분 (30분 이상 담그기 금지)	냄새·인화 위험 적음, 가정에 유리	오염수 폐기 필요, 전용 레진에만 해당
초음파	물조 + IPA 비커 간접	35~45kHz에서 2~3분	틈·갑옷 주름까지 세척	얇은 깃발·안테나 파손·마모 위험

일반 레진 — IPA(이소프로필알코올)

• 농도: 최소 90% 이상, 가능하면 99%(무수 이소프로판올)를 권장한다. 포름랩스는 자사 레진 대부분에 "90% 이상"을, 애니큐빅과 엘레구는 "95% 이상"을 적는다. 농도가 낮으면(소독용 70%) 물 함량 때문에 세척력이 떨어지고 표면이 뿌옇게(백화) 남기 쉽다.
• 2단계(더티+클린) 세척: 통 두 개를 준비해 첫 번째 '더티 배스'에서 1~2분 흔들어 대부분의 레진을 떨어내고, 두 번째 '클린 배스'에서 30초~1분 헹군다. 통 하나로만 하면 용제가 금방 포화돼 오히려 레진막을 다시 입힌다. 포름랩스도 수동 세척에 "별도 통 두 개, 각 10분 침지 + 손으로 30초 흔들기"를 권한다 — 시간보다 통을 두 개 쓰는 것이 핵심이다.
• 총 접촉 시간: 제조사 권장은 짧다 — 엘레구는 IPA 통에서 약 2~3분, 애니큐빅은 워시앤큐어에서 2~4분이다. 프루사는 한 발 더 나가 "IPA 세척을 10분 넘기지 말라"고 못 박는데, 장시간 노출 때문에 24시간이 지난 뒤에도 표면에 미세 균열이 올라올 수 있기 때문이다. 애니큐빅도 용제에 오래 담그면 부풀고 손상될 수 있다고 적는다. "오래 담글수록 깨끗하다"는 오해다. 단, 상한은 기기·레진마다 다르다 — 같은 포름랩스가 자사 수동 킷에는 각 10분을 권하니, 내 레진 제조사 문서의 값을 따르는 것이 맞다.

수세미(워터워셔블) 레진 — 물 세척

• 알코올 없이 물로 헹궈도 되는 레진이다. Anycubic Water-Washable Resin, Anycubic Water-Wash+가 대표적이다. 냄새·인화 위험이 적어 가정 환경에 유리하다. 마찬가지로 더티/클린 2단계로, 수돗물에서 2~4분 흔들어 준다(애니큐빅 워시앤큐어 기준). 단 물세척은 전용 레진에만 해당한다 — 일반 레진을 물로 씻으면 미경화 레진이 벗겨지지 않는다.
• 담가 두지 말 것: 애니큐빅은 물세척 레진에 대해 "물에 30분 이상 담그지 말라 — 용제에 장시간 침지하면 부풀고 손상될 수 있다"고 명시한다. 물이라고 안전한 게 아니다.
• 주의: 세척에 쓴 물은 미경화 레진이 녹아든 '오염수'다. 절대 하수구·변기에 버리지 말 것. 애니큐빅도 잔여 액체를 하수구에 바로 버리지 말라고 적는다. 폐기 방법은 안전 섹션 참고.
• "물세척 레진은 강도가 약하다"는 말이 흔하지만 제조사 공개 자료로는 확인되지 않는다(애니큐빅은 반대로 '좋은 강성·낮은 수축'을 내세운다). 우리도 측정한 바 없어 단정하지 않는다. 확실한 건 위의 침지 시간 제한뿐이다. 정밀·하중 부품이라면 값이 공개된 일반 레진(Elegoo Standard Resin 2.0, Siraya Tech Fast 등) + IPA 조합이 무난하다.

초음파 세척기

오목한 틈, 작은 글자, 미니어처 갑옷 주름처럼 손이 닿지 않는 곳까지 닦으려면 초음파 세척기가 효과적이다. 포름랩스는 35~45kHz 대역의 세척기를 권하고 2~3분 초음파를 지시한다.

단, 캐비테이션 진동이 강해 얇은 깃발·돛·안테나 같은 미세 구조는 부러지거나 표면이 마모될 수 있다. 시간을 짧게 하고 약한 출력으로 시작하라.

초음파조 안에 IPA를 직접 담그면 인화 위험이 있다. 물을 채운 조에 IPA가 든 비커/지퍼백을 넣어 간접 진동시키는 방식이 안전하다 — 포름랩스의 초음파 세척 절차도 IPA 용기를 물이 담긴 초음파조에 넣는 방식이다.

2. 건조 — 후경화 전에 왜 반드시 말려야 할까?

세척 후 표면에 남은 알코올(또는 물)을 완전히 말린 뒤 경화해야 한다. 젖은 채로 UV를 쬐면 표면이 하얗게 흐려지는 백화(frosting)가 생긴다. 이건 우리 경험담이 아니라 제조사가 명시한 인과다 — 엘레구는 "경화 전에 모델을 완전히 말릴 것, 그러지 않으면 흰 이물이 나타난다", 애니큐빅은 "세척액이나 레진 잔여물이 남으면 경화 후 표면이 하얗게 뜬다"고 적는다.

• 건조 시간은 제조사마다 다르다 — 애니큐빅은 5~10분 자연건조, 엘레구는 30분 정도, 포름랩스는 휘발성 용제라면 최소 30분을 준다. 실온 자연건조를 기본으로 두고, 급하면 약한 바람(팬)·에어더스터로 날린다.
• 틈에 고인 알코올은 키친타월 모서리나 약한 압축공기로 빼낸다.
• 서포트 제거 시점은 제조사 권고가 갈린다. 엘레구는 세척·경화 전에 니퍼로 떼는 순서로 안내하고, 애니큐빅은 세척액이 서포트를 물려 떼기 쉬워진다고 적는다. 반면 포름랩스는 후경화 뒤에 떼라고 권한다 — "서포트가 없으면 빛과 열에 노출될 때 부품이 휠 수 있다"는 이유다. 정리하면 얇은 미니어처는 무른 경화 전이 자국이 적고, 열까지 쓰는 큰 부품은 경화 후가 안전하다는 뜻이다(이 문장은 두 문서를 우리가 해석한 판단이다). 니퍼로 살을 파지 말고 표면에서 톡 끊어내는 감각이 중요하다.

3. 후경화(2차 경화) — 몇 분이 적정일까?

출력물은 405nm UV를 추가로 받아야 완전한 강도와 치수 안정성을 얻는다. 애니큐빅도 1차 경화만으로는 "표면이 무르고 디테일이 뭉개진" 상태라 2차 경화가 필요하다고 설명한다. 그런데 경화는 '많이'가 아니라 '적정'이 정답이다.

적정 시간(405nm 큐어링 스테이션 기준)

• 소형(미니어처·소품): 회전판에서 2~5분. 애니큐빅은 워시앤큐어 플러스 기준 "권장 2분, 표면 구조가 복잡한 모델은 적절히 늘려라"로 적는다.
• 중·대형(두꺼운 부품): 제조사가 고정값을 주지 않는다. 엘레구는 "경화 시간은 모델 크기·구조 등에 따라 달라진다"고만 쓴다. 그래서 정직하게 말하면 답은 "소형 권장값에서 조금씩 늘려 가며 끈적임이 사라지는 최소 시간을 찾아라"다. 남의 분(分)을 베끼는 대신 짧게 여러 번 돌리는 편이 안전하다.
• 햇빛(자연광): 시간 기준값을 제조사가 공개하지 않는다. 방향이 고정돼 한쪽만 굳기 쉬우니 중간에 뒤집어 줘야 하고, 균일성은 전용 UV 경화기보다 떨어진다. 포름랩스는 아예 "출력물을 직사광선에 보관하지 말 것 — 햇빛의 405nm 광과 열 때문에 부품이 더 취성화되고 색이 변한다"고 경고한다.

과경화의 함정

UV를 오래 쬔다고 더 튼튼해지지 않는다. 오히려 변색(황변)이 생기고, 재료가 취성(brittle)화돼 작은 충격에도 쩍 갈라진다. 특히 투명·반투명 레진은 황변이 눈에 잘 띈다.

이건 애니큐빅이 자사 문서에 그대로 적은 내용이다 — "2차 경화 시간이 지나치면 과경화와 황변이 일어날 수 있다", "과경화는 재료를 취성화시켜 쉽게 갈라지게 하고 최종 제품의 기계적 성능을 떨어뜨린다". 출력물 색이 살짝 짙어지거나 표면에 미세 크랙이 보이면 과경화 신호다. 짧게 여러 번 돌려 보고 끈적임이 사라지는 최소 시간을 찾는 편이 안전하다. 애니큐빅은 놓는 각도도 지적한다 — 광원 때문에 한쪽만 굳으면 모델이 갈라지거나 변형될 수 있으니, 안 굳은 면이 광원을 보게 돌려 놓아야 한다.

레진 계열에 따라서도 다르다. ABS-Like 계열은 상대적으로 여유가 있는 편이고, Tenacious 같은 인성 레진은 과경화하면 특유의 유연성이 사라진다.

산소 저해와 '물속 경화' 팁

표면이 공기와 닿으면 산소가 경화를 방해해(산소 저해) 다 굳혔는데도 겉이 약간 끈적할 수 있다.

이때 출력물을 맑은 물에 잠기게 한 채로 UV를 쬐면 공기를 차단해 표면까지 매끈하게 굳는다. 애니큐빅이 고투명 레진 가이드에서 같은 원리를 적는다 — "물이나 알코올이 모델 표면을 산소로부터 차단해 경화 효과를 높인다." 투명 레진의 광택을 살릴 때도 유용하다.

4. 안전 — 미경화 레진은 왜 위험물 취급을 해야 할까?

미경화 레진은 피부 자극·감작(알레르기) 물질이고, 증기는 호흡기를 자극한다. 다음은 타협하지 말 것.

• 장갑: 니트릴 장갑을 쓴다. 포름랩스가 "니트릴이나 네오프렌 같은 내화학 장갑(라텍스는 아님)"이라고 못 박았고, 애니큐빅·엘레구도 니트릴을 지정한다. 찢어지면 즉시 교체.
• 호흡·환기: 환기가 되는 공간에서 작업하고(제조사 3사 모두 환기를 요구한다), 냄새가 강하면 유기증기용 마스크(리스피레이터)를 착용한다. 알코올 증기는 인화성이다 — 포름랩스는 "IPA는 인화성이므로 점화원에서 떨어뜨려 사용·보관하라"고 적는다. 불꽃·히터·흡연 금지.
• 눈 보호: 붓거나 흔들 때 튐 방지로 보안경 권장(포름랩스·애니큐빅·엘레구 모두 후처리 시 보안경을 지정한다). 피부에 묻으면 비누+물로 씻는다 — 포름랩스는 "손소독제처럼 알코올이 든 제품이나 다른 용제로 피부를 닦지 말라"고 명시한다. 눈에 들어가면 즉시 다량의 물로 세척.
• 미경화 레진·오염수 폐기: 절대 하수구·토양에 버리지 말 것. 포름랩스는 레진이 녹아든 IPA를 하수구에 붓거나 생활폐기물로 버리지 말라고, 애니큐빅은 "투명 용기에 밀봉해 햇빛/UV에 노출시켜 안의 레진이 완전히 굳어 가라앉을 때까지 두고, 여과지로 고형물을 걸러낸 뒤 지역 환경 규정에 따라 버릴 것"이라고 적는다. 닦은 키친타월·장갑도 UV로 굳혀서 버린다.

5. 워시앤큐어(일체형) vs 수동, 뭘 사야 할까?

세척·경화 방식 비교

구분	워시앤큐어 일체형	수동(통 + UV 박스/햇빛)
재현성	교반·360° 회전으로 균일, 편차 적음	사람이 뒤집어야 해 편차 발생
초기 비용	높음	낮음
크기 제한	통 크기에 묶임	큰 출력물도 유연하게 대응
손이 가는 정도	버튼 한 번	세척·뒤집기·시간 관리 직접
추천 대상	초보·다작	대형 출력·예산 최소화

워시앤큐어 일체형은 세척 교반과 360° 회전 경화를 균일하게 자동화한다. 시간·결과 재현성이 좋아 초보와 다작에 유리하다. 단점은 통 크기 제한과 비용, 그리고 IPA 관리다.

수동은 통 두 개 + 자석교반/붓, 별도 UV 박스나 햇빛으로 해결한다. 비용이 싸고 큰 출력물도 유연하게 대응할 수 있다. 대신 경화 균일성을 사람이 챙겨야 해 편차가 난다. 엘레구도 전용 기계가 없으면 통에 용제를 담고 흔들거나 부드러운 붓으로 닦는 방식을 안내한다 — 기계가 없다고 후처리를 못 하는 건 아니다.

입문자는 워시앤큐어로 표준값을 익힌 뒤, 큰 출력물이나 미세 조정이 필요할 때 수동을 병행하는 흐름이 합리적이다. 장비 목록은 용품에서 한 번에 훑어볼 수 있다.

디테일을 살리는 마무리 팁

• 얇은 디테일은 초음파·장시간 IPA를 피하고 붓으로 부드럽게 닦는다.
• 서포트 자국은 경화 전에 정리하면 매끈하다. 경화 후라면 아트나이프와 사포(800→1200방)로 다듬는다.
• IPA는 재사용하다 포화되면 교체한다 — 애니큐빅은 세척액이 탁해지면 교체해 다시 씻으라고 적고, 표면에 남은 세척액·레진 잔여물이 백화의 흔한 원인이라고 밝힌다. 프루사는 IPA에 남는 안료(와 세척 후 흰 가루를 남기는 충전재)를 걸러내는 전용 셀룰로스 필터를 따로 파는데, 같은 문서에서 "필터는 안료만 걸러내며 IPA의 레진 제거 성능 자체를 늘려 주지는 않는다"고 밝힌다 — 걸러도 결국 갈아야 한다는 뜻이다.
• 도색 예정이면 후경화 후 미지근한 물 + 중성세제로 한 번 더 헹궈 유분기를 제거한다. 프라이머 접착이 눈에 띄게 좋아진다.

요약 체크리스트

1. 장갑(니트릴)·환기·보안경 먼저. 라텍스 장갑은 제조사가 배제한다.
2. 세척: 더티→클린 2단계, IPA 90~95% 이상 또는 전용 레진의 물세척. 제조사 권장 2~4분, 프루사는 10분 초과 비권장.
3. 틈새는 초음파 35~45kHz 2~3분(얇은 부위 주의). IPA는 물조에 비커째 넣어 간접 진동.
4. 완전 건조(백화 방지) 5~30분 → 얇은 미니어처는 이때 서포트 제거.
5. 후경화 405nm: 소형 2~5분(애니큐빅 권장 2분). 큰 부품은 짧게 여러 번 늘려 가며 최소 시간을 찾는다.
6. 황변·취성이 보이면 과경화 — 줄여라. 놓는 각도도 바꿔 한쪽만 굳는 걸 막는다.
7. 표면이 끈적이면 물속 경화로 산소 저해를 차단.
8. 미경화 레진·오염수·폐기물은 투명 용기에 담아 UV로 완전히 굳힌 뒤 고형물로 폐기.

후처리는 지루해 보이지만, 출력 실패의 상당수가 여기서 만들어지거나 여기서 구제된다. 출력 자체가 자꾸 어긋난다면 세척 이전 단계 문제일 수 있으니 진단소에서 증상부터 좁혀 보는 편이 빠르다.

참고 자료

아래 문서는 모두 제조사가 직접 공개한 1차 자료이고, 본문의 시간·농도·안전 지침은 여기서 가져왔다. 우리 실측값은 이 글에 하나도 없다.

• Formlabs — Isopropyl alcohol (IPA): IPA 농도 하한("Most Formlabs resins can be washed in IPA with a concentration of 90% or higher"), 인화성 경고("IPA is flammable and should be used and stored away from ignition sources"), 레진이 녹아든 IPA를 하수구·생활폐기물로 버리지 말라는 폐기 지침을 가져왔다.
• Formlabs — Resin care: 장갑 종류("Wear chemically-resistant gloves like nitrile or neoprene (not latex)")와 피부 접촉 시 처치("wash thoroughly with soap and water" / "Do not wash skin with products containing alcohol, like hand sanitizer, or any other solvents")를 가져왔다.
• Formlabs — SLA basic finishing steps: 더티/클린 2통 세척("two 10-minute soaks in separate baths, with 30 seconds of movement by hand"), 경화 전 완전 건조 원칙, 그리고 서포트를 후경화 뒤에 떼라는 권고("removing supports after post-curing, since parts may warp under exposure to light and heat without structural support")를 가져왔다.
• Formlabs — Silicone 40A Resin IPA sonication wash guide: 초음파 주파수 대역("ultrasonic cleaner in the 35–45 kHz frequency range"), 초음파 2~3분, IPA 용기를 물이 담긴 초음파조에 넣는 간접 방식, 후경화 전 30분 이상 건조를 가져왔다.
• Formlabs — Safety with Formlabs resin products: 니트릴·네오프렌 장갑, 후처리 시 보안경 권장, 증기가 고이지 않게 공기가 순환하는 공간에서 작업하라는 환기 요건을 가져왔다.
• Formlabs — Brittle parts (SLA): 햇빛 보관 경고("Parts may become more brittle and change color due to the 405 nm light and heat in sunlight")를 가져왔다 — 햇빛 경화를 시간으로 못 박지 않은 근거다.
• Prusa Knowledge Base — Using the CW1: Washing: IPA 세척 10분 상한("We do not recommend washing objects in isopropyl alcohol for more than 10 minutes")과 그 이유("tiny cracks may appear on the surface of printed objects (even after more than 24 hours), which is the result of long exposure to IPA")를 가져왔다.
• Prusa Knowledge Base — IPA pigment filter (CW1/CW1S): 재사용한 IPA에 레진 안료가 남아 다음 모델을 물들인다는 대목, 충전재가 세척 후 모델에 흰 가루를 남긴다는 대목, 그리고 "필터가 IPA의 레진 제거 성능을 늘려 주지는 않는다"는 단서를 가져왔다.
• Anycubic Wiki — Wash Models: 알코올 농도 "≥95%", 기계 세척 2~4분, 물세척은 Water-Wash Resin+ 전용(수돗물 가능), 5~10분 자연건조와 잔여물이 남으면 경화 후 표면이 하얗게 뜬다는 인과, 그리고 폐액을 하수구에 붓지 말고 투명 용기에서 UV로 굳혀 여과지로 걸러 버리라는 폐기 절차를 가져왔다.
• Anycubic Wiki — Secondary Cure of Models: 2차 경화의 필요성, 권장 경화 시간 2분(복잡한 표면은 적절히 증가), 과경화가 황변과 취성·기계적 성능 저하를 부른다는 서술, 놓는 각도에 따른 불균일 경화로 갈라짐·변형이 생긴다는 경고를 가져왔다.
• Anycubic Wiki — High transparency resin printing guide: 산소 저해와 물속·알코올 경화의 근거("Water or alcohol can isolate the model surface from oxygen, enhancing curing effect"), 니트릴 장갑·마스크·환기 지시를 가져왔다.
• Anycubic — User Guide for Anycubic Water-Wash Resin+: 물 침지 상한("Do not soak the parts in the water for more than 30 minutes. Swelling and damage might occur for prolonged solvent soaking")과 잔여 액체를 하수구에 바로 버리지 말라는 지침, 그리고 제조사가 이 레진을 '좋은 강성·낮은 수축'으로 소개한다는 사실(=강도 열세를 확인할 근거가 없다)을 가져왔다.
• ELEGOO — Get Started in Resin Printing: IPA 농도 "95%(or higher)", 세척 약 2~3분, 세척 후 30분 정도 자연건조, "경화 전에 완전히 말릴 것, 그러지 않으면 흰 이물이 나타난다", 405nm UV와 "경화 시간은 모델 크기·구조에 따라 달라진다"는 서술, 니트릴 장갑·마스크·보안경 지정, 서포트를 세척 전에 떼는 순서를 가져왔다.
